无线充电发射端 PMIC
下载datasheet
加入购物车
珍藏
- 产品先容
- 手艺资料
- 参数比照
产品特征
特征
- VIN输入电压规模：4.2V-20V
- PVIN输入电压规模：1V-20V
- 高达 15W 的功率传输
- 集成17.5mΩ Rdson MOSFET的功率全桥
- 集成 5V-100mA LDO
- 内置 3.3V-100mA LDO
- 集成±2%精度的无损输入电流检测来举行异物检测和电流解调
- 集成电压和电流解调
- 集成Q值检测
- 兼容 3.3V 和 5V PWM 信号逻辑
- 输入欠压锁定
- 过流 ；； ； ；；；；；ぁ过温 ；； ； ；；；；；

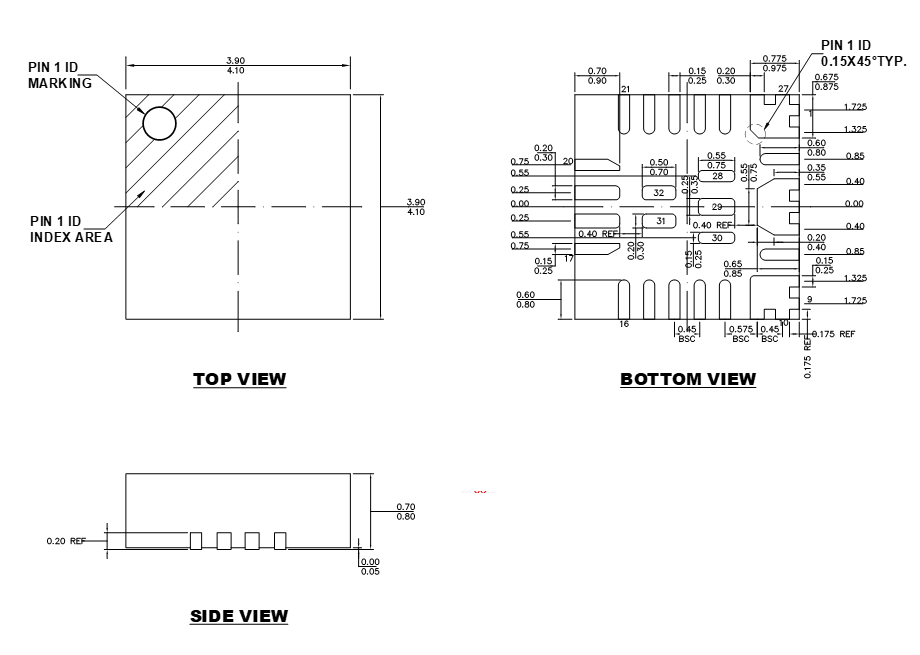

- 4mm*4mm QFN-32L封装
形貌
SCT63242是一款高度集成的电源治理IC，，，，，，，可实现高性能，，，，，，，高效率和高性价比的无线功率输，，，，，，，系统切合WPC标准规格并支持高达15W的功率传输，，，，，，，和无线应用专用控制器或通用MCU控制器配合使用。。。。。。。
该器件集成了一个 4 MOSFET 功率全桥、栅极驱动器、5V LDO、3.3V LDO、通讯解调、Q值检测和输入电流检测，，，，，，，兼具高效率和易用性。。。。。。。
专有的栅极驱动计划优化了EMI性能，，，，，，，节约系统本钱和简化设计。。。。。。。专有±2% 精度的无损电流检测电路监控全桥输入电流，，，，，，，支持异物检测。。。。。。。内置 5V 和3.3V低压差稳压器 LDO 可为发射器和外部电路供电。。。。。。。 SCT63242具有输入欠压锁定 UVLO、过流 ；； ； ；；；；；ぁ⒍搪繁 ；； ； ；；；；；ず凸卤 ；； ； ；；；；；。。。。。。。
SCT63242接纳紧凑的 4mm*4mm QFN封装。。。。。。。
应用
切合WPC标准的5W到15W无线充电系统，，，，，，，适用于手机、平板电脑或其他可衣着装备
通用无线功率发射器
消耗、工业和医疗装备
专有无线充电器和发射器
手艺资料
| 问题 | 时间 | 下载 |
|---|---|---|
| SCT63242 Datasheet Rev 0.81 | 2024-12-16 |
