产品特征
特征
- VIN输入电压规模：4.2V-20V
- PVIN输入电压规模：1V-15V
- 高达 15W 的功率传输
- 集成16mΩ Rdson MOSFET的功率全桥
- 集成 5V-100mA LDO
- 集成33KHz~133KHz ±2%精度的可编程频率时钟爆发器
- 集成用于硅光电二极管信号解调的运算放大器
- 输入欠压锁定
- 过流；；；；；ぁ⒐卤；；；；；

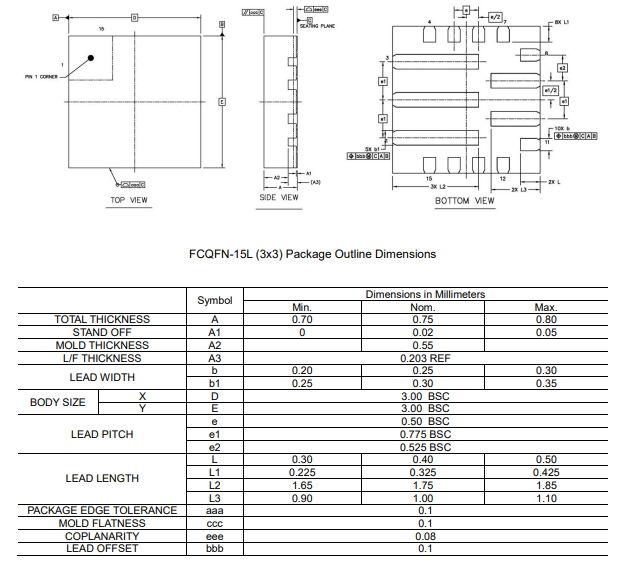

- 3mm*3mm QFN-15L封装
形貌
SCT63141是一款高度集成的电源治理IC，，，，，，，可实现高性能，，，，，，，高效率和高性价比的无线功率传输，，，，，，，系统切合WPC标准规格并支持高达15W的功率传输。 。。。。。
该器件集成了5V LDO, 4 MOSFET 功率全桥、栅极驱动器, 和易于设置传输功率的50% duty高精度可编程时钟信号爆发器以及用于硅光电二极管信号解调的运算放大器于单颗芯片中。 。。。。。
专有的栅极驱动计划优化了EMI性能，，，，，，，节约系统本钱和简化设计。 。。。。。内置 5V 低压差稳压器 LDO 可为发射器和外部电路供电。 。。。。。 SCT63141具有输入欠压锁定 UVLO、过流；；；；；ぁ⒍搪繁；；；；；ず凸卤；；；；；ぁ 。。。。。
SCT63141接纳紧凑的 3mm*3mm QFN封装。 。。。。。
应用
通用无线功率发射器
专有无线发射器
