无线充电发射端 PMIC
下载datasheet
加入购物车
珍藏
- 产品先容
- 手艺资料
- 参数比照
产品特征
特征
- VIN输入电压规模：4.2V-20V
- PVIN输入电压规模：1V-15V
- 高达15W 的功率传输
- 集成16mΩ Rdson MOSFET的功率全桥
- 集成5V-100mA LDO
- 内置3.3V-100mA LDO
- 集成±2%精度的无损输入电流检测来举行异物检测和电流解调
- 兼容3.3V和5V PWM 信号逻辑
- 输入欠压锁定
- 过流保；；；；
- 过温保；；；；

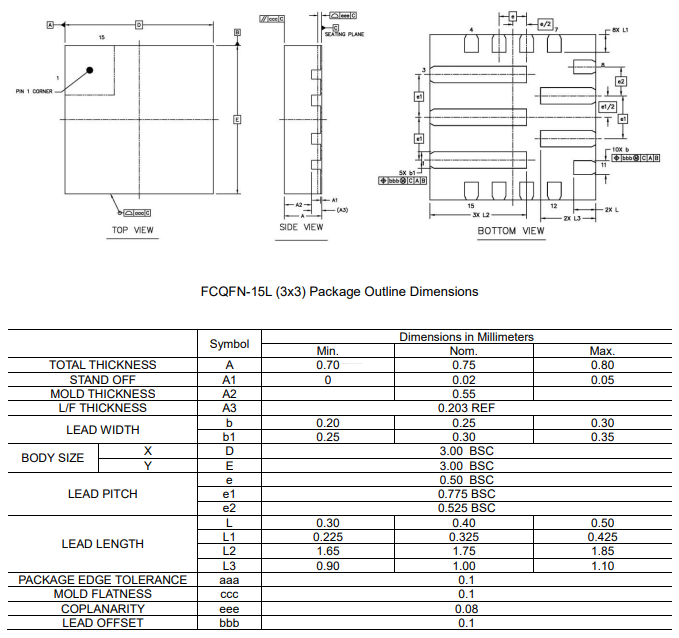

- 3mm*3mm QFN-15L封装
形貌
SCT63140是一款高度集成的电源治理IC，，，，，可实现高性能，，，，，高效率和高性价比的无线功率传输，，，，，系统切合WPC标准规格并支持高达15W的功率传输，，，，，和无线应用专用控制器或通用MCU控制器配合使用。 。。。。。。
该器件集成了一个 4 MOSFET 功率全桥、栅极驱动器、5V LDO、3.3V LDO 和输入电流检测，，，，，兼具高效率和易用性。 。。。。。。
专有的栅极驱动计划优化了EMI性能，，，，，节约系统本钱和简化设计。 。。。。。。专有±2% 精度的无损电流检测电路监控全桥输入电流，，，，，支持异物检测 。 。。。。。。内置 5V 和3.3V低压差稳压器 LDO 可为发射器和外部电路供电。 。。。。。。
SCT63140具有输入欠压锁定 UVLO、过流保；；；；ぁ⒍搪繁；；；；；ず凸卤；；；；；ぁ 。。。。。。
SCT63140接纳紧凑的 3mm*3mm QFN封装。 。。。。。。
应用
切合WPC标准的5W到15W无线充电系统，，，，，适用于手机、平板电脑或其他可衣着装备
通用无线功率发射器
消耗、工业和医疗装备
专有无线充电器和发射器
